CNI의 필요성
이전 ‘도커의 네트워크 글’에서 bridge network를 통해서 여러 네트워크 네임스페이스에 배치된 컨테이너들을 연결하는 방법을 살펴보았다. 정리하자면, 그 과정은 다음과 같다.
- Create Network Namespace
- Create Bridge Network/Interface
- Create vEth Pairs (Pipe, Virtual Cable)
- Attach vEth to Namespace
- Attach Other vEth to Bridge
- Assign IP Addresses
- Bring the interfaces up
- Enable NAT - IP Masquerade
위와 같은 절차로 컨테이너들을 연결하는 방식은 도커 뿐만 아니라 rkt, Mesos, 쿠버네티스 등 컨테이너의 네트워킹을 다루는 솔루션이라면 모두 사용하는 방식이다. 모두가 사용하는 방식인 만큼, 일종의 표준을 만들어 사용하는 것이 편리하므로, 이 과정을 하나의 프로그램으로 만들 필요가 생겼다.
CNI 개념
이러한 필요에 따라 Container Networking Interface(CNI)가 탄생하게 되었다. CNI는 Cloud Native Computing Foundation(CNCF)의 프로젝트로, 네트워크 인터페이스를 구성하기 위해서 어떻게 플러그인이 개발되어야 하는지와 같은 상세한 내용과 라이브러리들로 구성되어 있다. 예를 들면 다음과 같은 내용들이 정의되어 있는 것이다.
- Container Runtime must create network namespace.
- Identify network the container must attach to.
- Container Runtime to invoke Network Plugin (bridge) when container is ADDed.
- Container Runtime to invoke Network Plugin (bridge) when container is DELeted.
- JSON format of the Network Configuration
- …
- Must manage IP Address assignment to PODs
- Must Return results in a specific format
CNI는 BRIDGE, VLAN, IPVLAN, MACVLAN, WINDOWS, DHCP, host-local 등의 플러그인들이 준비되어 있다. 이외에도 서드파티의 플러그인인 Weavenet, Flannel, Cilium, vmware NSX, Calico 등도 이용할 수 있으며, 이러한 모든 서드파티 플러그인들도 CNI의 표준을 구현한 것이다.
CNI를 구현하지 않은 도커
한편, 참고로 도커는 CNI를 구현하지 않았다. 도커는 도커 자체의 표준인 Container Network Model(CNM)을 구현하였다. 따라서 도커에서 CNI의 플러그인들을 사용하기 위해서는 특별한 방법을 써야 한다. docker run --network=none nginx처럼 컨테이너를 실행할 때 none 옵션을 주고 나서, bridge add 2e34dcf34 /var/run/netns/2e34dcf34 명령 처럼 CNI 플러그인을 수동으로 직접 세팅하여 활용할 수 있다. 사실 이러한 방법이 쿠버네티스가 활용하는 방법이며, none network로 도커 컨테이너를 생성한 후 CNI 플러그인을 활용한다.
쿠버네티스와 CNI
앞서 CNI는 네트워크 인터페이스를 구성하기 위해서 어떻게 플러그인이 개발되어야 하는지와 같은 상세한 내용과 라이브러리들로 구성되어 있다고 했다. 그렇다면, 쿠버네티스에서 이러한 CNI의 플러그인들을 사용하기 위해서는 어떻게 해야 할까?

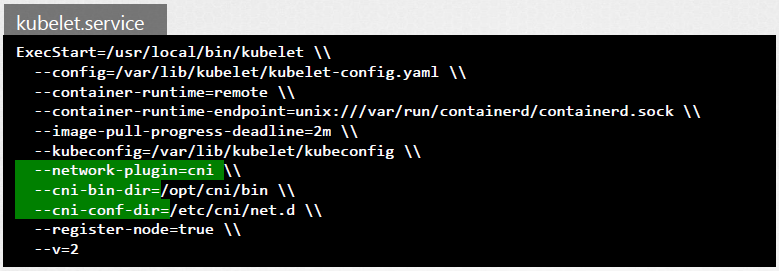

CNI 플러그인에 대한 설정은 클러스터 내 각 노드의 kubelet.service에서 정의된다. 이를 살펴보면, --network-plugin=cni라고 명시되어 있는 것을 알 수 있다. ps -aux | grep kubelet 명령을 통해 실행 중인 kubelet service를 살펴보아도 동일한 설정을 확인할 수 있다.
cni-bin-dir : CNI 플러그인

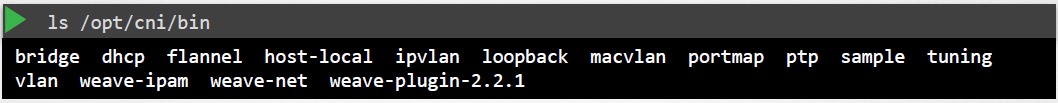

이때, --cni-bin-dir=/opt/cni/bin로 설정되어 있는 것을 볼 수 있다. cni-bin-dir에는 지원되는 모든 CNI 플러그인들이 실행 될 수 있는 상태(executables)로 구성되어 있다.
cni-conf-dir : CNI 설정 파일

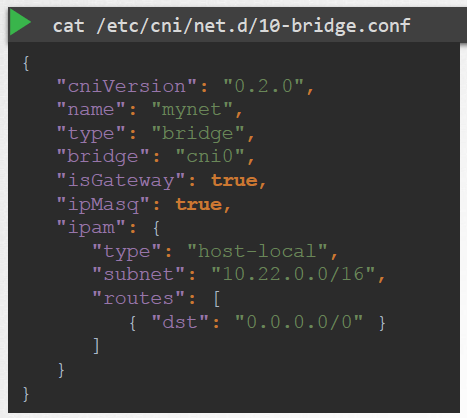

또한, --cni-conf-dir=/etc/cni/net.d로 설정되어 있다. cni-conf-dir에는 CNI와 관련한 설정 파일(configuration files)들이 있다. 이 예에서는 bridge의 설정 파일이 있다. 이를 열어보면, 다음과 같이 정의되어 있는데, 이 포맷이 바로 플러그인 설정과 관련한 CNI 표준으로 정의되어 있는 포맷이다.
위 bridge 설정 파일을 간단하게 살펴보자. 우선, mynet이라는 이름이며, bridge type이다. isGateway 설정은 bridge 네트워크 인터페이스가 gateway로써 사용되기 위해서 IP 주소를 필요로 한다는 뜻이다. ipMasq 설정은 IP Masquerade 기능에 대한 설정으로, 해당 네트워크로부터 외부로 나갈 때 IP Masquerade 기능을 사용할지 여부를 명시한다. ipam 설정은 파드에 할당될 서브넷, IP 주소 등 IPAM(IP Address Management)에 관한 설정을 한다.
